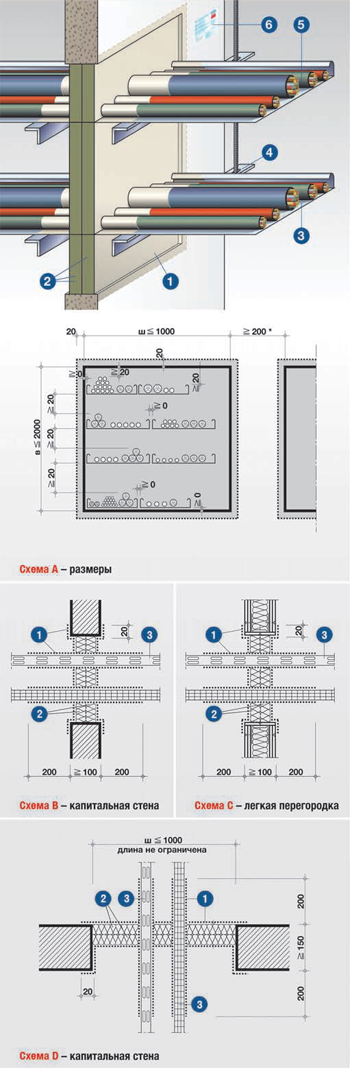

1. покрытие огнезащитное PROMASTOP, тип Е, тип(СSP) т>1 мм
2. плита минераловатная, т = 50 мм х 2, плотность 150 кг/м3, негорючая, см. допуск
3. лоток кабельный, напр., из листовой стали, алюминия, пластика
4. подвеска кабельного лотка
5. кабель, жгут, световод
6. табличка маркировочная

Очевидные преимущества:

• не требуется покрытия откоса проёма
• диафрагма малой толщины
• допускается установка в легкие перегородки
• огнезащитное покрытие PROMASTOP, тип Е, не содержит растворителя
• применяется для всех видов кабеля и электропроводки, жгутов, световодов
• кабельные лотки из стали, алюминия или пластмассы

Общие указания
Следует точно выполнять указания по применению огнезащитного покрытия PROMASTOP, тип E(CSP). Чтобы получить толщину сухого слоя 1 мм, требуется расход материала 1850 г/м2 или толщина сырого слоя 1,4 мм.

Заполнение кабелем и трубами проёма проходки не должно превышать 60% площади конструктивного отверстия. Технический уровень этой спецификации конструкции соответствует заявке на получение допуска.

Схема А
На схеме А приводятся максимальные размеры проходки и размещение кабельных лотков, а также минимальные расстояния между ними.

Порядок монтажа

• На кабели и лотки в зоне проходки, а также на 500 мм их поверхности перед и за проходкой наносят покрытие. В зоне проходки кабель укладывают на подстилающий слой из огнезащитного покрытия PROMASTOP, тип E(CSP), (1] и заполняют покрытием пустоты в жгутах и между кабелями,
• Подгоняют минераловатные плиты, на кромки стыков наносят покрытие. Имеющиеся щели и пустоты набивают минеральной ватой, заполняют огнезащитным составом PROMASTOP тип E(CSP) и наносят сплошное покрытие PROMASTOP тип E(CSP).
• По периметру проходки на стену или перекрытие наносят финишный слой покрытия шириной 50 мм. Общая толщина слоя покрытия должна всюду составлять не менее 1 мм.
• Укрепляют маркировочную табличку.

Повторная прокладка
Кабели с нанесенным покрытием (см. выше) прокладывают через подготовленные в минераловатных плитах отверстия. Пустоты в жгутах и между кабелями набивают минватой или плотно заполняют огнезащитным составом PROMASTOP тип E(CSP), и наносим покрытие PROMASTOP тип E(CSP).

Схема В и С
Кабельную диафрагму PROMASTOP, тип Е, огнестойкостью EI 90, устраивают в капитальных стенах (схема В) или легких перегородках (схема С), толщиной 100 мм. Установка производится по центру откосов проема. При кабельных проходках ш > 700 мм или в > 400 мм кабельные лотки следует подвешивать на расстоянии 120 мм от диафрагмы проходки с ее обеих сторон (4).

Схема D
Кабельная проходка сертифицирована для установки в капитальные перекрытия т > 150 мм. Установка производится заподлицо с верхней поверхностью перекрытия и армируется, Схемы установки в легкие перегородки, EI 30, а также по заделке проходки огнестойкостью 30 минут плитами - по запросу.
