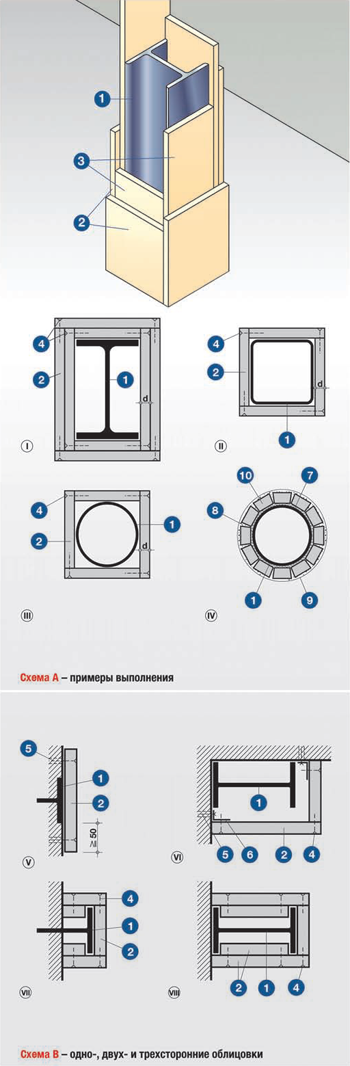

1 колонна стальная
2 облицовка плитами PROMATECT^® -Н или -L500, толщина плиты определяется приведённой толщиной металла и огнестойкостью
3 межплитный стык со смещением ок.500 мм
4 скобы проволочные или шурупы быстрого монтажа (см. табл)
5 дюбель с шурупом, шаг ок. 500 мм
6 уголок стальной 20/40×0,7
7 клей Promatect^®К84
8 шпатлёвка Promat^®
9 проволока/сетка, шпатлёвка, штукатурка/жесткая оболочка
10 полоса PROMATECT^®-L 500

Очевидные преимущества:

• незначительная толщина облицовки
• облицовка влагостойкими плитами PROMATECT^®
• применяемость до приведённой толщины металла ≥2,5 мм

Общие указания
Параметры противопожарной облицовки стальных колонн определяются требуемым пределом огнестойкости и приведённой толщиной металла. Данные по расчету приведённой толщины, а также толщины плит PROMATECT ^®-H и -L500 в облицовке (2), Вы найдете в начале настоящего раздела. При определении размеров для раскроя плит PROMATECT^® следует учитывать допуски на размеры стального профиля согласно имеющимся нормам и допуски на размеры конструкции облицовки. Межплитные стыки устраивают со смещением не менее 500 мм. Шпатлёвка стыков и кромок плит PROMATECT^®, как мероприятие конструктивной огнезащиты, не требуется.

Схема А
На рисунках (I), (II) и (III) показаны коробчатые облицовки различных стальных профилей. Высокая прочность плит PROMATECT^® (2) позволяет скреплять их скобами и шурупами в торец (4). Не требуется подконструкция и крепление к стальному профилю. На рисунке (IV) показана облицовка полосой из PROMATECT ^®-L500 (10), повторяющая профиль стальной трубчатой колонны. Этот вид облицовки особенно эффективен при очень больших диаметрах конструкции (см. конструкцию 445.86).

Схема В
На рисунках (V) - (VIII) показаны правила устройства одно-, двух- и трехсторонней облицовки стальных колонн. Данные по расчету приведенной толщины металла и определению необходимой толщины облицовки Вы найдете в начале этого раздела.
