размеры поперечного сечения: ≤ 1250 мм х 1250 мм в свету, рабочее давление: ± 500 Па
1 манжета для труб PROMASTOP — UniColiar
2 скоба крепления
3 средство крепления, например, анкер-клин
4  стержень резьбовой М6 с гайками
5 труба из горючего (Г1-ГЗ) материала
6 материал шумозащитный (опция), мин. Г3, т ≤5 мм
7 стена капитальная, T ≥100 мм
8 перекрытие капитальное, т ≥150 мм
9 перегородка легкая EI, т ≥100 мм
10  раствор цементный (напр. огнезащитный раствор PROMASTOP MG III)
11  табличка маркировочная
Сертификация: Z-19.17-1536; C-DE ПБ 05.В.00016

Очевидные преимущества:

• полный комплект всего необходимого в одной удобной упаковке
• простая логистика - одна упаковка для всех размеров труб
• манжетная лента точно нарезается под любой диаметр трубы
• монтаж с накладкой на диафрагму или с частичной замуровкой
• установка в легкие перегородки
• опция: шумозащитная изоляция

Общие указания
Комплект PROMASTQFMJniCollar — это все необходимые компоненты и крепеж в одной прочной, удобной картонной упаковке. Общая длина манжетной ленты составляет 2,25 м (150 сегментов). Лента нарезается под наружный диаметр трубы. Например, из всей ленты можно выполнить 5 противопожарных манжет для труб с наружным диаметром 110 мм. Такая возможность значительно упрощает логистику. В следующей таблице приводятся разрешенные материалы, наружные диаметры и толщины стенки труб (соблюдайте TV): Каждая трубная проходка маркируется входящей в комплект табличкой (11).

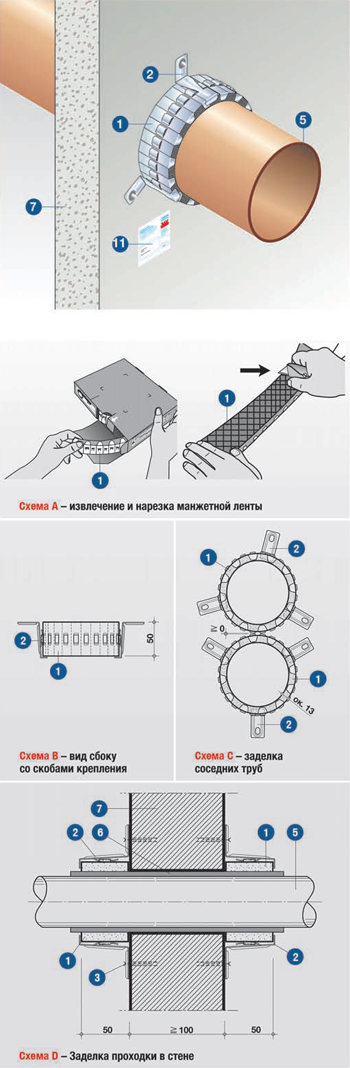

Схема А
Из упаковки извлекается манжетная лента длиной под наружный диаметр заделываемой трубы, точно отмеряется и отрезается ножом. На следующей странице приводится таблица соответствия длин ленты диаметрам трубы.

Схема В
Для скрепления манжеты служит скоба (2) которая, как и другие скобы (2), одновременно используется для крепления манжеты к стенке проходки. В одной упаковке содержится 15 скоб (2). При определенном наружном диаметре и толщине стенки трубы (наружный диаметр трубы >110 мм, схемы см. в ТУ) на нее последовательно устанавливают дае манжеты. Для их крепления нужно использовать специальные скобы, поставляемые по запросу.

Схемы С
Установленные на близко проложенных трубах манжеты могут примыкать друг к другу. Количество скоб крепления (2) приводится в таблице на следующей странице.

Схема D
При проходках в стене манжеты устанавливаются на трубу с каждой стороны стены. Для крепления к бетонной конструкции служат входящие в комплект анкер-клины. Толщина стены должна составлять мин. 100 мм. Труба заделывается в капитальной стене раствором. При ширине зазора между трубой и капитальной стеной максимально 15 мм он также может уплотнятся минеральной ватой, Труба в стеновом отверстии может обертываться шумоизоляционным материалом (6). Как правило.по внешней стенке трубы пневматической почты прокладывается кабель электропитания. Манжету устанавливают на трубу вместе с кабелем (в этом случае необходимо предусмотреть соответствующий припуск длины ленты).

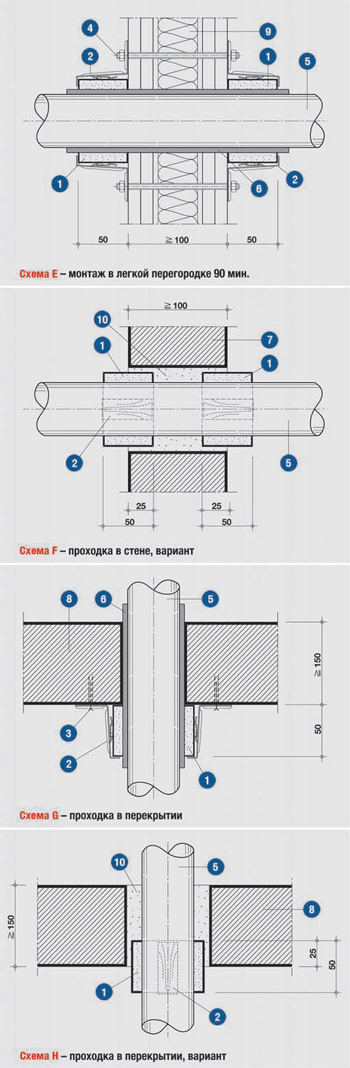

Схема Е
При проходке легких перегородок незаполненное пространство между трубой или шумоизоляционным слоем и откосом стенового отверстия заделывается так же, как по схеме D. Крепление трубных манжет PROMASTOP®-UniCollar® производится резьбовыми стержнями с гайкой (4).

Схема F
Вариантом крепления манжет в проходке является их заделка в капитальную стену на половину ширины манжетной ленты. В этом случае требуется только одна скоба (2} для замыкания манжетной ленты. У скобы нужно удалить ножку крепления к стене.

Схемы G и Н
При проходках перекрытия установка манжеты требуется только с нижней стороны, Как и при установке в стене, манжеты размещают перед перекрытием или частично заделывают в нем. Для замыкания манжет, предназначенных для заделки, также используют только одну скобу, у которой удаляется ножка.

Таблица - Расчет материала для заделки трубы
Данная таблица содержит все данные по числу необходимых сегментов ленты и скоб крепления на каждую манжету, а также получаемое количество манжет в зависимости от наружного диаметра трубы. При определенном наружном диаметре и толщине стенки трубы (наружный диаметр трубы > 110 мм, схемы см. в TV) на нее последовательно устанавливают две манжеты. Количество необходимых длинных скоб крепления приводится в ТУ. Длинные скобы заказываются отдельно, как сопутствующее изделие.
